Andmebaasi skeem

UML andmebaasi skeem – see on andmebaasi struktuuri graafiline esitus, kasutades UML-i elemente. Tavaliselt kasutatakse UML-i tarkvarasüsteemide modelleerimiseks, kuid seda saab kasutada ka andmebaaside modelleerimiseks.

Mudelid:

• olemid-seosed
• olemid-atribuutid-seosed
• hierarhiline mudel
• relatsiooniline mudel / andmemudel

Olemid:

Lend: näita sihtkohti lend. lennujaamas tahvlil

Lennuk_mudel: esitab lennuki mudel nimi ja kohad

Lendur: esitab esimene lendur nimi ja vanus

teine_lendur: esitab teine lendur nimi ja vanus

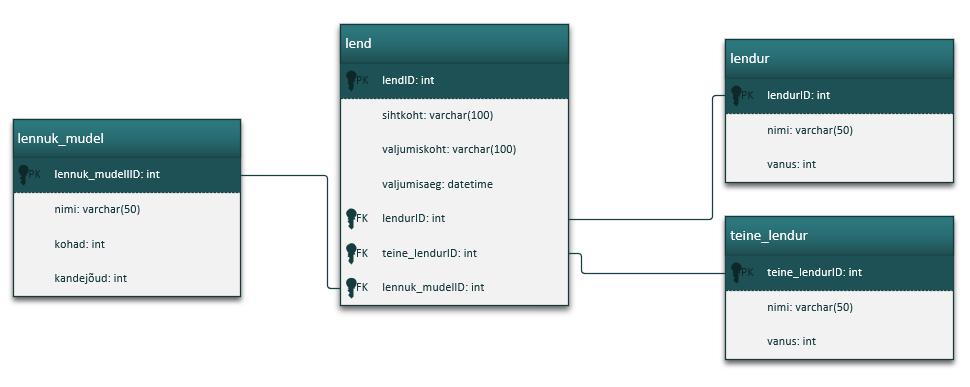

Esimene skeem

Teine skeem

CREATE TABLE lennuk_mudel (
    lennuk_mudelID INT PRIMARY KEY AUTO_INCREMENT,
    nimi VARCHAR(50),
    kohad INT,
    kandejoud INT
);
CREATE TABLE lendur (
    lendurID INT PRIMARY KEY AUTO_INCREMENT,
    nimi VARCHAR(50),
    vanus INT
);
CREATE TABLE teine_lendur (
    teine_lendurID INT PRIMARY KEY AUTO_INCREMENT,
    nimi VARCHAR(50),
    vanus INT
);
